| ブランド名: | RUYA |
| モデル番号: | / |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 4-6か月 |
| 支払条件: | T/T |

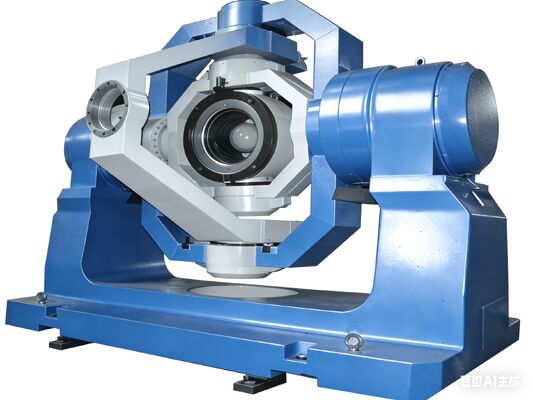

この高性能 HWIL テストおよび評価フライト モーション シミュレーターは、作業環境でのさまざまな航空機の姿勢を正確に再現する 5 軸シミュレーション ターンテーブルを備えています。実際の飛行時の機械特性をリアルに再現しており、主に慣性部品の宇宙姿勢シミュレーション運動実験に使用されます。
このシステムは、高い動的応答能力、大きな負荷容量、および位置、速度、正弦波振動、5 軸リンケージ シミュレーションを含む包括的な機能を提供します。航空機搭載光電子システムの半物理シミュレーション実験に最適です。
機械構成は 2 つの主要コンポーネントで構成されます。
各軸は位置、速度、スイング、およびシミュレーション機能を提供し、航空機、シーカー、およびターゲット シミュレーターのための包括的なシミュレートされた動作環境を作成します。
|
|
3軸フライトシャフトシステム |
2軸ターゲット視線軸系 |
||||||
|
ロール |
Yああ |
ピッチ |
方位角 |
ピッチ |
||||
|
回転角 範囲 |
継続的な |
±65° |
±65° |
±60° |
±60° |
|||
|
3軸とデュアル-軸 r相対的なモーション範囲 |
ターゲットシミュレータを搭載した場合、3軸のピッチフレームの相対限界ターンテーブルそしてピッチ のフレームデュアル-軸ターンテーブル≧40°、ターゲットシミュレータの口径はφ300mm、フロントエンドはターンテーブルの中心から600mm離れています。方位角の動きロータリーの角度範囲デュアル-軸ターンテーブル ±40°です。 |
|||||||
|
最小角度レート |
0.001度/秒 |
0.001度/秒 |
0.001度/秒 |
0.001度/秒 |
0.001度/秒 |
|||
|
最大角度レート |
400°/秒 |
300°/秒 |
300°/秒 |
50°/秒 |
50°/秒 |
|||
|
最大角加速度 |
4000°/秒2 |
3000°/秒2 |
2000°/秒2 |
450°/秒2 |
450°/秒2 |
|||
|
位置精度 |
±15インチ |
±15インチ |
±15インチ |
±15インチ |
±15インチ |
|||
|
位置再現性 |
7.2インチ |
7.2インチ |
7.2インチ |
7.2インチ |
7.2インチ |
|||
|
位置分解能 |
3.6インチ |
3.6インチ |
3.6インチ |
3.6インチ |
3.6インチ |
|||
|
あ角速度精度 |
ω≦10°/s:0.1°/s ω≧10°/s:0.1°/s |
|||||||
|
あ角度のあるレート安定性 |
ω≦1°/s：2×10-2 ω>1℃/秒：5×10-3 |
|||||||
|
周波数応答指数
|
12Hz |
8Hz |
8Hz |
4Hz |
4Hz |
|||
|
ダブル 10、振幅は最大角加速度、ピークツーピーク値 1° に基づいて計算されます。 |
||||||||
|
|
