| ブランド名: | RUYA |
| モデル番号: | / |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 4-6か月 |
| 支払条件: | T/T |

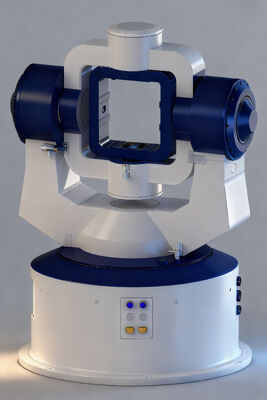

高精度ダイナミック3軸シミュレーションターンテーブル 高性能HWIL試験評価フライトモーションシミュレーター
3軸シミュレーションターンテーブルは、主に機械的なターンテーブル本体 と計測制御システムで構成されています。ターンテーブル はU-O-O またはU-U-T構造, 精密機械軸システム、高剛性プラットフォーム構造を採用しています。シミュレーション、位置、レート、スイング機能を備え、負荷の3次元運動をシミュレートできます。地上半物理 シミュレーションシステムで使用され、慣性航法システムなどの負荷に対して現実的な運動環境を提供します。また、試験対象の負荷に対して、単軸、二軸、または三軸の位置決めとレートのリファレンスを提供し、慣性コンポーネント、アセンブリ、および慣性航法システムの試験と実験に使用されます。
1. 最大負荷：35 kg (取り付け治具を含む) 9.
2. 負荷寸法: 400mm×400mm×450mm;
3. 三軸交差: ±0.3mm;4.
三軸直交度：±18″;5.
取り付け面精度：≤±2″; 位置決め面精度：≤±2″;6.
取り付け面での磁気漏れ：≤0.1mT (10mm から 取り付け面) ;9.
導電性スリップリング: ユーザーチャンネル は80リング以上必要です;8.
機械プラットフォームのおおよその寸法は、長さ1600 × 幅1450 × 高さ2200 mm ;9.
重量: 約3000 kg。主な
性能指標 3軸シミュレーションターンテーブル
|
|
ロール |
||
|
( 中間軸)ピッチ |
( 中間軸)ヨー（外軸） |
回転角度 |
|
|
範囲 360°連続 |
最大角 |
最大角 |
最大角 |
|
速度0.003 º/s |
300 º/s |
300 º/s |
最大角加速度 |
|
4000º/s |
2最小 |
2最小 |
2最小 |
|
安定速度 0.003 º/s |
角位置精度 |
角位置精度 |
角位置精度 |
|
±10.8″ |
周波数応答指標 |
周波数応答指標 |
周波数応答指標 |
|
ダブルテン、0.5° 12Hz
|
10Hz |
ステップ信号の時間領域応答（振幅1°）：オーバーシュート≤ 25%、振動 |
ステップ信号の時間領域応答（振幅1°）：オーバーシュート≤ 25%、振動 |
|
回数≤ 1 お客様 |
|||
|
|
