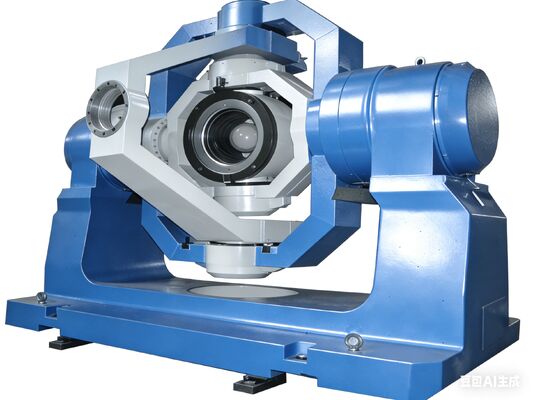

高精度ダイナミック5軸シミュレーションターンテーブル 高性能HWILテストと評価 フライト・モーションシミュレータ
5軸のシミュレーション回転台は,航空機の作業環境における様々な姿勢をシミュレートし,実際の飛行中に関連する機械的特性を現実的に再現することができます.主に慣性成分の空間姿勢シミュレーション運動実験に使用されます高いダイナミックレスポンス能力,大きな負荷,位置,速さ,シヌソイド振動,および5軸連結シミュレーション機能を有する.空中に搭載された光電子システムの半物理シミュレーション実験に使用できます.
機体の機械構造は主に航空機の姿勢運動をシミュレートする3軸回転台と標的の相対運動をシミュレートする2軸回転台を含む.各軸に位置がある速度,スイング,シミュレーション機能,航空機,探査機,ターゲットシミュレーターなどの荷重のためのシミュレーション運動環境を提供します.3軸のターンテーブルは,航空機の回転の自由の3度をシミュレートするためにO-U-T構造を採用2軸のターンテーブルは2つの自由度,アジマスとピッチを実現するためにO-U構造を採用します.航空機と標的との間の相対的動き (ピッチと見直し角度) をシミュレーションする.
1.最大負荷:三軸振り向ける表: ≥35体重(固定装置を含む);双子-軸振り向ける表:≥ 80kg (固定装置を含む);
2.負荷サイズ:3 軸振り向ける表:≥φ300mm×600mm;双子-軸振り向ける表:≥φ300mm×400mm;
3.3軸と2軸の交差点:半径 ≤ 1mmの球体
4.軸間の垂直性: ±10′′
5.傾き角回転誤差: ±10′′
6.面積は約メカニカル ターンテーブル長さ5000幅2500 × 高さ3600mm;
7.体重: 約1万5千キロ
主な業績指標
|
|
3軸飛行シャフトシステム |
2軸の標的視線軸システム |
||||||
|
ロール |
そしてほら |
ピッチ |
アジムス |
ピッチ |
||||
|
回転角度 範囲 |
連続 |
±65o |
±65o |
±60o |
±60o |
|||
|
3軸と双子-軸 rエラティブ提案範囲 |
目標シミュレーターが設置されているとき,三軸のピッチフレームの相対限度ターンテーブルそしてピッチ フレーム双子-軸ターンテーブル≥40oで,標的シミュレーターの光口は φ300mmで,前端はターンテーブルの中心から600mm離れたところにある.回転式角度範囲双子-軸ターンテーブル ±40o です |
|||||||
|
最小角税率 |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
|||
|
最大角税率 |
400 o/s |
300o/s |
300o/s |
50o/s |
50o/s |
|||
|
最大角加速 |
4000o/s2 |
3000o/s2 |
2000 o/s2 |
450 o/s2 |
450 o/s2 |
|||
|
位置精度 |
±15" |
±15" |
±15" |
±15" |
±15" |
|||
|
位置の繰り返し性 |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
|||
|
位置解析 |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
|||
|
A についてヌーラーレートの精度 |
ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s |
|||||||
|
A についてヌーラール税率安定性 |
ω≤1 o/s: 2×10-2 ω>1o/s: 5×10-3 |
|||||||
|
周波数応答指数
|
12Hz |
8Hz |
8Hz |
4Hz |
4Hz |
|||
|
10倍,最大角加速に基づいて計算された振幅,ピークからピーク値1° |
||||||||
