| ブランド名: | RUYA |
| モデル番号: | 2STGZ/1 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 3〜4ヶ月 |
| 支払条件: | T/T |

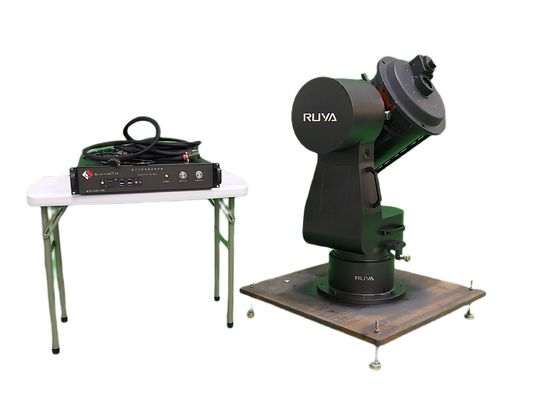

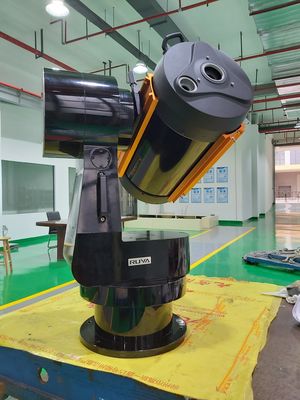

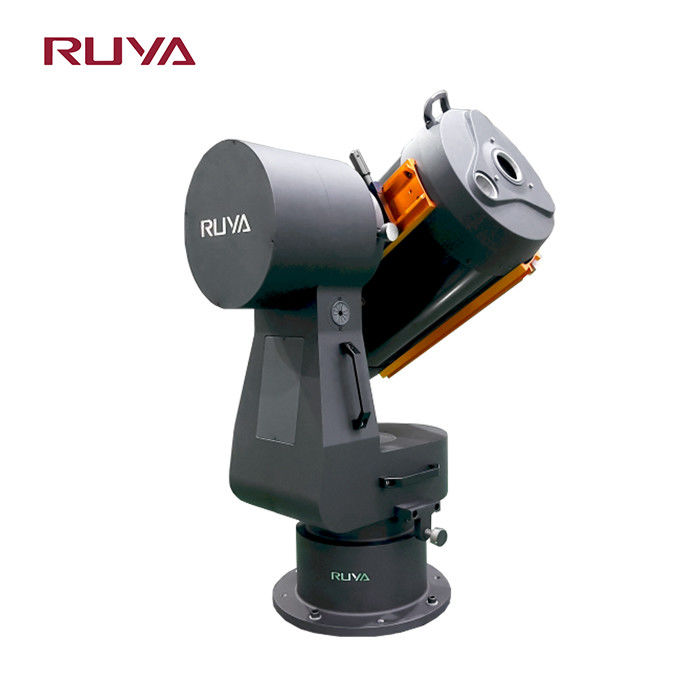

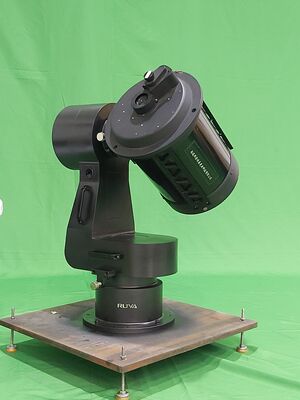

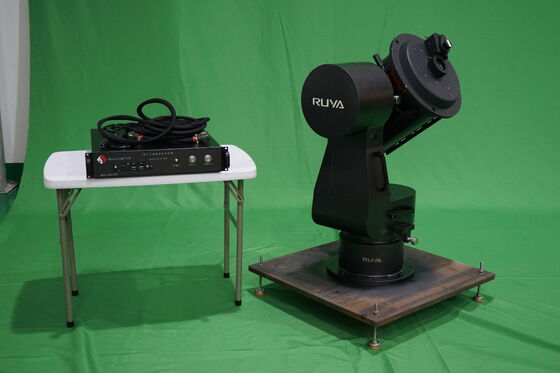

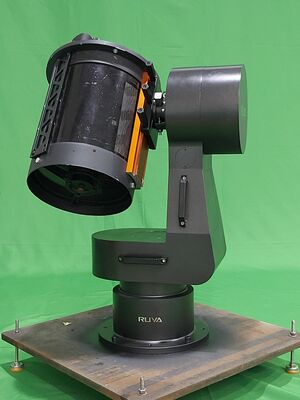

2-STGZ/1 ダイレクトドライブデュアル軸トラッキングターンテーブル
製品説明
2-STGZ/1 ダイレクトドライブデュアル軸トラッキングターンテーブルは、方位軸とピッチ軸の2つの自由度を持っています。これはTL型2次元トラッキング装置です。地球の自転の影響を排除しながら、地上で衛星の指向と姿勢をシミュレートするデバイスです。量子通信地上受信局として使用でき、量子衛星送信機と連携して、衛星対地量子通信を完了できます。ユーザーのソフトウェア制御とガイド設計と連携して、2次元トラッキングターンテーブルは衛星を追跡する能力を持っています。
1. L字型構造を採用しており、負荷の取り付けに非常に柔軟性があります。
2. 高精度エンコーダーの使用により、追跡精度の高い信頼性が保証されます。
3. DCモーターとドライブは伝送リンクを削減し、システムに伝送エラーがないことを保証します。
4. 装置の主要構造は航空鋳造アルミニウム合金材料で作られており、軽量で安定しています。
製品パラメータ
|
仕様 |
||
|
1 |
負荷重量 |
30Kg |
|
2 |
角度回転範囲 |
外枠:±358° |
|
内枠:-5°~+95° |
||
|
3 |
デュアル軸の回転精度 |
±3″ |
|
4 |
角度位置の測位誤差 |
±3″ |
|
5 |
角度位置の測位再現性 |
±2″ |
|
6 |
レート精度 |
ω≤1°/s , 2×10-3 (1° 平均) |
|
1°/s≤ω<10°/s , 2×10-4 (10° 平均) |
||
|
ω≥10°/s , 2×10-5 (360° 平均) |
||
|
7 |
精度追跡速度の維持 |
方位:≥2°/s, 最大≥10°/s, |
|
ピッチ:≥1°/s, 最大≥4°/s; |
||
|
8 |
最大角加速度 |
内枠:≥1°/s² |
|
外枠:≥1°/s² |
||
|
9 |
コードディスク分解能 |
1″ |
|
10 |
ゼロ点 |
コードディスクゼロ点付き |
|
11 |
恒星ターゲットの場合、オープンループ追跡精度（RMS） |
10秒以内の誤差<0.5″, 60分以内の誤差<1″; |
|
12 |
宇宙ターゲットの場合、オープンループ追跡精度（RMS） |
単軸<5″ |
ビデオ
|
|
