| ブランド名: | RUYA |
| モデル番号: | 2DTGZ280C |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 3〜4ヶ月 |
| 支払条件: | T/T |

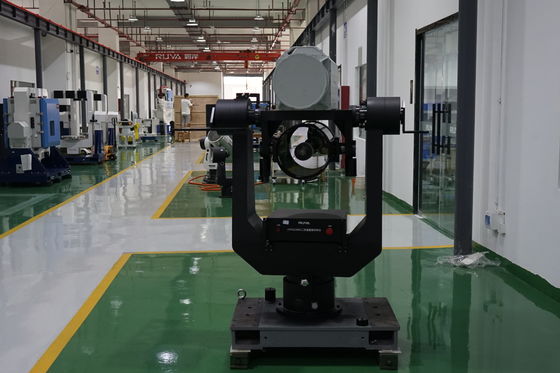

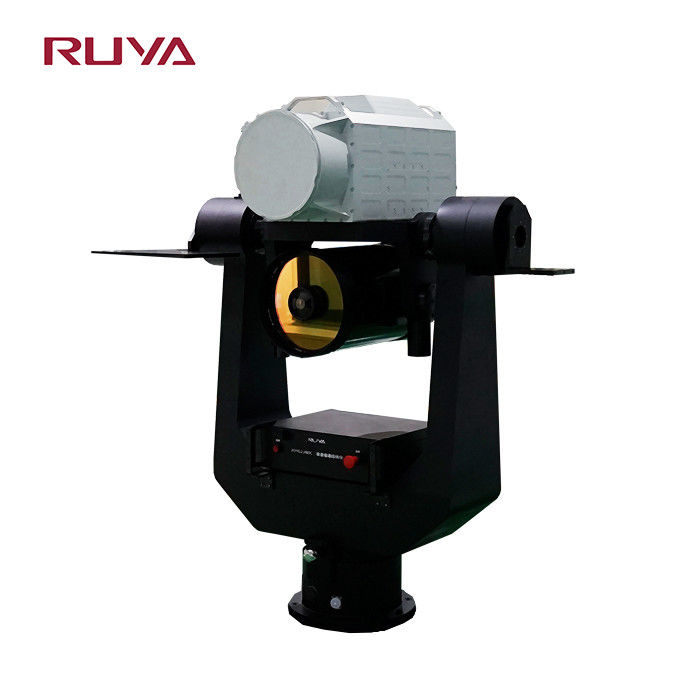

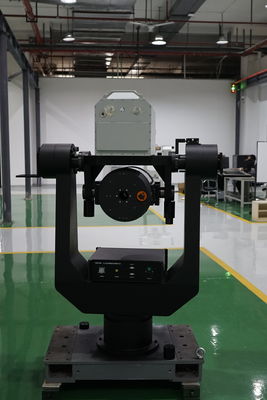

2DTGZ280C 双軸衛星追跡回転台 80kgの重荷
製品説明
2DTGZ280C dual-axis tracking turntable adopts a high-rigidity tabletop design and is equipped with an azimuth axis (X) and pitch axis (Y) dual-degree-of-freedom motion system to meet the dynamic testing needs of precision componentsこの装置は位置制御,速度スイング,ダイナミック・トラッキングモードをサポートします.高解像度エンコーダーと低摩擦駆動技術を組み合わせることで,試験過程で返却エラーがないことを保証します科学研究機関のための信頼性の高いダイナミックテストプラットフォームを提供する.
製品パラメータ
|
仕様 |
||
|
1 |
負荷重量 |
80キロ |
|
2
|
角度回転範囲
|
外枠:±355° |
|
内部フレーム:-20°~+95° |
||
|
3 |
双軸の回転精度 |
±3′′ |
|
4 |
双軸の垂直性 |
±3′′ |
|
5 |
位置位置の誤り |
±3′′ |
|
6 |
位置位置の重複性 |
±2′′ |
|
7
|
速度の正確さ
|
ω≤1°/s 2×10−3 (1° 平均)) |
|
1°/s≤ω<10°/s 2×10-4 (平均10°) |
||
|
ω≥10°/s 2×10−5 (360° 平均) |
||
|
8
|
正確な追跡速度を維持する
|
オリエンテーション: ≥2°/s,最大 ≥10°/s |
|
傾き: ≥1°/s,最大 ≥4°/s |
||
|
9
|
最大角加速
|
内部フレーム: ≥1°/s2 |
|
外枠: ≥1°/s2 |
||
|
10 |
コードディスクの解像度 |
1インチ |
|
11 |
ゼロポイント |
コードディスクのゼロポイント |
|
12 |
恒星標的については,オープンループ追跡精度 (RMS) |
10秒以内のエラー <0.5′′,60分以内のエラー <1′′ |
|
13 |
宇宙標的については,オープンループ追跡精度 (RMS) |
単軸<3′′ |
ビデオ
|
|
