高精度直送双軸追跡回転台衛星追跡のための幅広いアジムス範囲

高精度直送双軸追跡回転台衛星追跡のための幅広いアジムス範囲

高精度直送双軸追跡回転台衛星追跡のための幅広いアジムス範囲

ブランド名:	RUYA
Moq:	1セット
価格:	交渉可能
配達時間:	3〜4か月
支払条件:	T/T

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO 9001

望遠鏡の絞り:

≧600mm

ピッチ範囲:

-5°～95°

ピッチの機械的限界:

-10°～+100°

アジマス回転範囲:

-270°～270°

角度位置分解能:

≤ 0.36インチ

位置決め精度:

≤ 2インチ

再現性:

≤ 2インチ

正確さを指すこと:

<5インチ

パッケージの詳細:

木箱

供給の能力:

≤3セット,3ヶ月

ハイライト:

直駆衛星追跡回転台

,

保証付きの2軸回転台

,

広アジムス範囲追跡回転台

製品の説明

直接駆動双軸追跡回転台

製品概要

直接駆動の二軸追跡回転台は,自由度 (アジムートとピッチ) の2度を持つTL型二次元追跡装置である.地球の回転の影響を排除しながら地上での衛星の指針と姿勢をシミュレートしますこのシステムは量子通信とレーザー通信衛星の地上受信ステーションとして機能します衛星送信機と連携して衛星と地面間の量子通信とレーザー通信を完了する.

顧客が定義したソフトウェア制御とガイドデザインにより,ターンテーブルは低軌道衛星を高精度と信頼性で追跡することができます.

テクニカル仕様

望遠鏡の光口: ≥600mm
視軸を指す能力
二重保護:機械的制限と電子的制限
傾き範囲: -5°から95°
傾きの機械的限界: -10°~+100°
アジムスの回転範囲: -270°から270°
角位置解像度: ≤ 0.36" (二軸)
定位精度: ≤ 2′′ (3σ,二軸)
繰り返し性: ≤ 2′′ (3σ,二軸)
RS422によるリアルタイム絶対位置フィードバックによるゼロ位置設定機能
追跡速度: アジムス0.004°/s10°/s;ピッチ0.004°/s2°/s
追跡加速:アジムス 0°/s2 ∼1.5°/s2;ピッチ 0°/s2 ∼1°/s2
ポイント精度: <5′′ (1σ) @高さ角度20°~80°

環境仕様

作業温度: -40°C+60°C
保存温度: -55°C+70°C

注: 環境仕様は,要求に応じてカスタマイズできます.

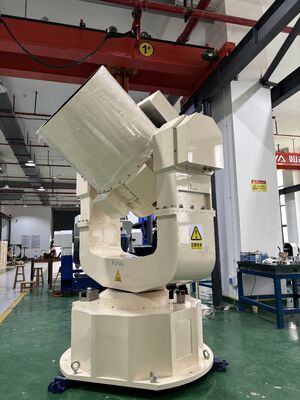

Direct-drive dual-axis tracking turntable front view

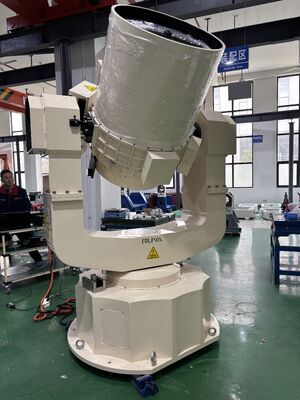

Direct-drive dual-axis tracking turntable side view

Direct-drive dual-axis tracking turntable operational view

Direct-drive dual-axis tracking turntable close-up detail

Direct-drive dual-axis tracking turntable mechanical components

Direct-drive dual-axis tracking turntable control system

Direct-drive dual-axis tracking turntable installation setup

タグ:

トラッキング・ターンテーブル

二軸回転台

2軸回転台
