| ブランド名: | RUYA |
| モデル番号: | RA535 |
| Moq: | 1 pc |
| 価格: | 交渉可能 |
| 配達時間: | 5-10 working days |
| 支払条件: | T/T |

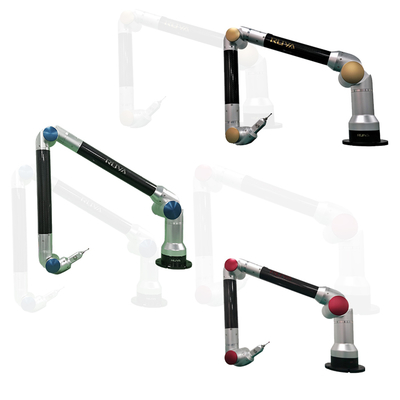

高精度ポータブルCMM RA535 3D測定アーム関節アーム座標測定機
製品説明
RA5シリーズCMMポータブル測定アームは、主に自動車生産ライン、航空機整備工場、造船所、機関車工場、金型製造工場などの精密測定に使用されます。
テストの精度 (一般的な国際標準座標B89.4.22-2004に準拠):
(1) 単一点再現性試験方法：標準プローブをネストコーンに配置し、ソフトウェアによって収集された複数の単一点データから、各点の標準偏差とコーンの中心からの各点（単一点）の平均標準偏差を計算します。この方法は、測定機器の再現性をテストするために使用されます。
(2) 空間精度長測定方法：測定範囲内で、標準長の標準デバイスで測定値を何度もテストし、測定結果と標準デバイスの理論値との標準偏差を標準偏差として使用します。測定結果の95％が校正精度内にある場合、標準偏差は±2σの信頼度レベルを満たし、この方法は一般的な品質測定システムの精度基準として使用されます
幾何学的特徴検出
1. ワークピース上の幾何学的特徴を測定します。投影と交差を通じて、既存の幾何学的特徴をフィッティングして新しい特徴を生成します。
2. 幾何学的特徴間の距離や角度などの空間寸法を迅速に分析します。
3. 点、線、面を通じて座標系をカスタマイズでき、線形寸法をマークできます。
GD&T幾何公差検出
測定ソフトウェアは、幾何学的特徴の形状と位置公差を評価するためのGD&Tツールを提供します。たとえば、垂直度、平行度、平面度、真円度、同軸度、傾斜度、位置などです。
3Dモデルと実際のオブジェクトの比較
ソフトウェアは複数の3Dデータ形式と互換性があり、複数の座標アライメント方法を提供します。測定された幾何学的特徴と表面点データを3次元モデル上の理論値と自動的に比較し、エラー分析グラフィックレポートを提供します。
テストレポート
PDF、Excel、およびmht形式のテストレポートを迅速に出力できます。
検査レポートのカスタマイズ機能は強力で、出力レポートは便利で高速であり、写真とテキストが含まれています。
適用分野:自動車生産ライン、航空宇宙、造船、検査治具製造、金型製造などに使用されます。
製品パラメータ
| RA5シリーズ仕様 | |||
| モデル | 空間測定範囲/m | 空間長指示誤差/mm | 単軸座標測定の一貫性/mm |
| RA515 | 1.5m | 0.035mm | 0.025mm |
| RA520 | 2.0m | 0.045mm | 0.032mm |
| RA525 | 2.5m | 0.060mm | 0.035mm |
| RA530 | 3.0m | 0.080mm | 0.056mm |
| RA535 | 3.5m | 0.100mm | 0.071mm |
オプションアクセサリー:
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
