| ブランド名: | RUYA |
| モデル番号: | RA520 |
| Moq: | 1 pc |
| 価格: | 交渉可能 |
| 配達時間: | 5-10 working days |
| 支払条件: | T/T |

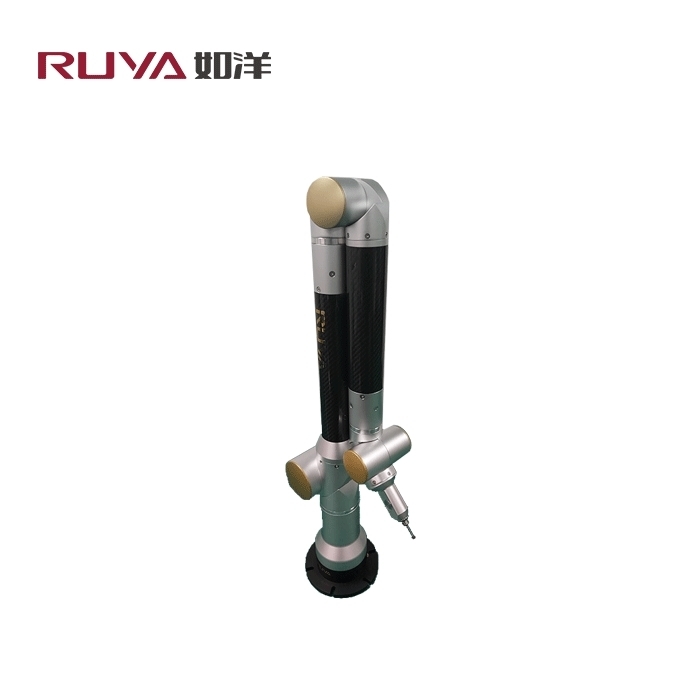

携帯型CMM RA520 高精度3D測定腕 交差腕 座標測定機
製品説明
ゲオメトリックの特徴の検出
1工件上の幾何学的特徴を測定し,投影と交差によって,既存の幾何学的特徴が新しい特徴を生成するために調整されます.
2ジオメトリ的特徴間の距離や角度などの空間的次元を迅速に分析します.
3座標系は点,線,表面を介してカスタマイズされ,線形次元がマークすることができます.
GD&T ゲオメトリック・トレランス検出
測定ソフトウェアは,幾何学的特徴の形状と位置の許容度を評価するためのGD&Tツールを提供します.例えば垂直性,平行性,平坦性,円筒性,同軸性,傾き,位置など
3Dモデルと実際のオブジェクトの比較
ソフトウェアは複数の3Dデータ形式と互換性があり,複数の座標の調整方法を提供しています.測定した幾何学的特徴と表面点データを 3次元モデル上の理論値と自動的に比較できます誤り分析のグラフィックレポートを提供します
試験報告
PDF,Excel,およびmht形式のテストレポートは迅速に出力できます.
検査レポートのカスタマイズ機能は強力で,出力レポートは写真とテキストで便利で迅速です.
アプリケーション フィールド:自動車生産ライン,航空宇宙,造船,検査装置製造,模具製造などに使用される.
製品パラメータ
| RA5シリーズの仕様 | |||
| モデル | 空間測定範囲/m | 空間長表示の誤り/mm | 単軸座標測定一致性/mm |
| RA515 | 1.5m | 0.035mm | 0.025mm |
| RA520 | 2.0m | 0.045mm | 0.032mm |
| RA525 | 2.5m | 0.060mm | 0.035mm |
| RA530 | 3.0m | 0.080mm | 0.056mm |
| RA535 | 3.5m | 0.100mm | 0.071mm |
選択用アクセサリー:
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
| ブランド名: | RUYA |
| モデル番号: | RA520 |
| Moq: | 1 pc |
| 価格: | 交渉可能 |

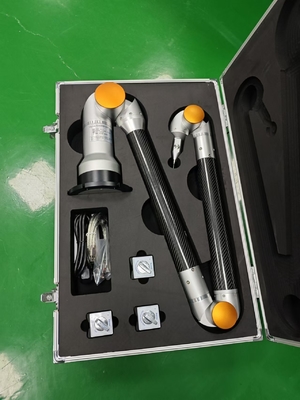

| パッケージの詳細: | Flight case + Wooden box |
