RUYA RA515 高精度関節腕座標測定機精度0.035mm,測定範囲1.5m

Name: RUYA RA515 高精度関節腕座標測定機 精度0.035mm,測定範囲1.5m
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: RA515
Availability: InStock

ブランド名:	RUYA
モデル番号:	RA515
Moq:	1 pc
価格:	交渉可能
配達時間:	5-10 working days
支払条件:	T/T

詳細情報

製品の説明

詳細情報

Place of Origin:

China

証明:

ISO 9001

正確さ:

0.035mm

再現性:

0.025mm

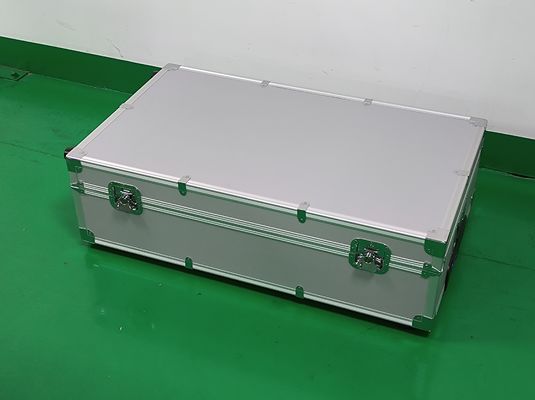

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

ハイライト:

ポータブル3D測定アーム

高精度の座標の測定機械

ポータブルCMM三次元測定機

製品の説明

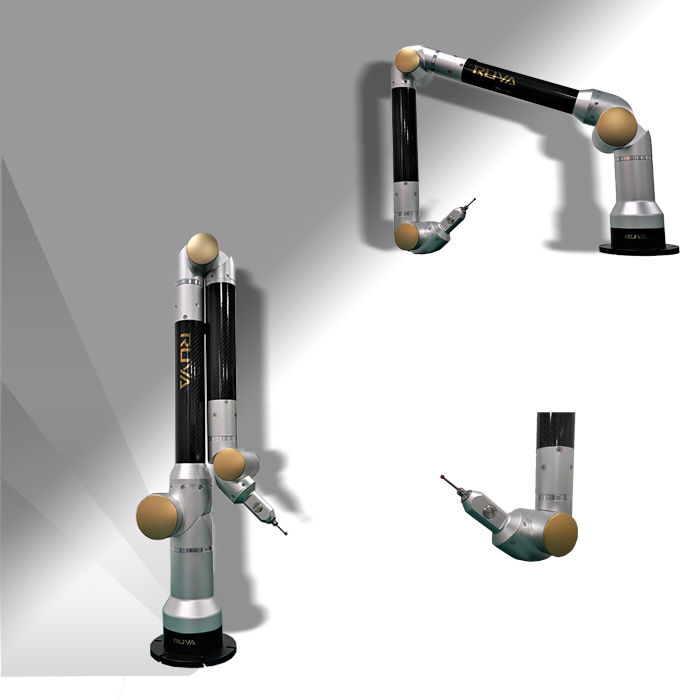

RUYA RA515 関節腕座標計測機携帯型CMM 高精度3D計測腕

製品概要

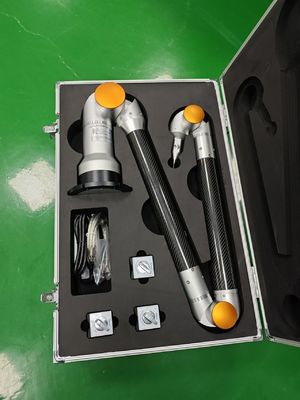

楽器の組成:

固定プラットフォーム
磁気スタンド (または吸気カップ,三脚)
測定装置のホスト
コンピュータとソフトウェア
測定頭組

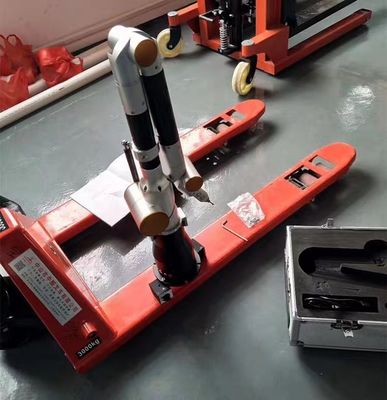

測定作業の間,システムは安定してプラットフォームに固定されなければなりません (水平化は必要ありません.しかし,計測機と工件間の相対位置は,計測プロセス全体を通して安定している必要があります)メインユニットは吸気カップまたはスクリューを使用して固定され,ポータブルコンピュータはUSB信号ケーブルで接続されます.ソフトウェアは,包括的な測定レポートの生成とともに測定データの取得と処理を処理します.

測定能力

ジオメトリ特徴検出

作業部件上の幾何学的特徴を測定し,既存の幾何学的要素の投影と交差によって新しい特徴を生成する
ジオメトリ的特徴間の距離と角度を含む空間的次元の迅速な分析
線形寸法マーク機能を持つ点,線,表面を用いたカスタム座標系作成

GD&T ジオメトリック・トレランス検出

測定ソフトウェアは,垂直性,平行性,平坦性,円筒性,同軸性を含む幾何学的特徴の形状と位置の許容度を評価するための包括的なGD&Tツールを提供します.傾きポジションなどです

3Dモデルと実際のオブジェクトの比較

Software compatibility with multiple 3D data formats and various coordinate alignment methods enables automatic comparison of measured geometric features and surface point data with theoretical values from 3D models詳細なエラー分析グラフィックレポートを提供しています.

試験報告

PDF,Excel,およびMHTフォーマットでテストレポートの迅速な出力. 強力な検査レポートカスタマイズ機能は,便利な,詳細なテキストとグラフィカルドキュメントによる迅速な報告.

応用分野

自動車生産ライン,航空宇宙,造船,検査装置製造,模具製造,関連産業用途

製品仕様

モデル	空間測定範囲	空間長表示のエラー	単軸座標測定一致性
RA515	1.5m	0.035mm	0.025mm
RA520	2.0m	0.045mm	0.032mm
RA525	2.5m	0.060mm	0.035mm
RA530	3.0m	0.080mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

選択用アクセサリー
