| ブランド名: | RUYA |
| モデル番号: | RA515 |
| Moq: | 1 pc |
| 価格: | 交渉可能 |
| 配達時間: | 5-10 working days |
| 支払条件: | T/T |

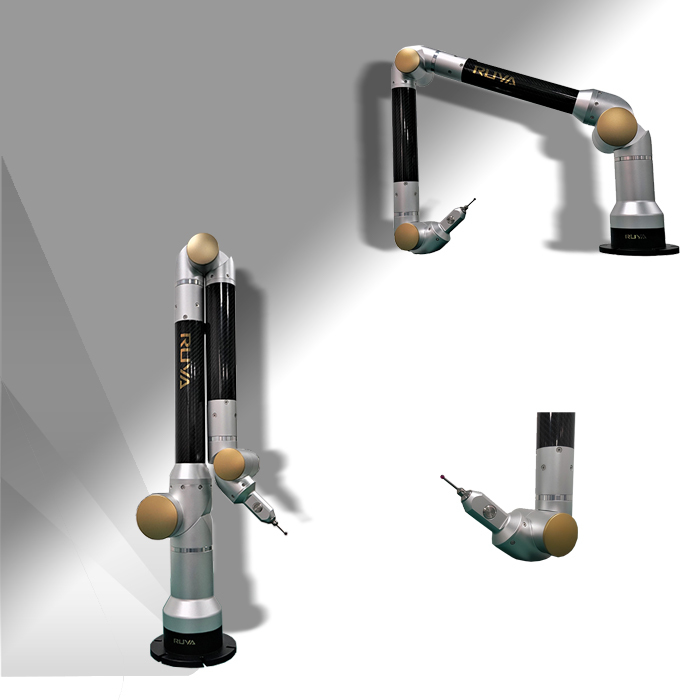

RUYA RA515 関節アーム座標測定機 ポータブルCMM 高精度3D測定アーム
製品説明
幾何学的特徴検出
1. ワークピースの幾何学的特徴を測定します。そして、投影と交差を通じて、既存の幾何学的特徴をフィッティングして新しい特徴を生成します。
2. 幾何学的特徴間の距離や角度などの空間寸法を迅速に分析します。
3. 点、線、面を通じて座標系をカスタマイズでき、線形寸法をマークできます。
GD&T 幾何公差検出
測定ソフトウェアは、幾何学的特徴の形状と位置公差を評価するためのGD&Tツールを提供します。たとえば、垂直度、平行度、平面度、真円度、同軸度、傾斜度、位置など。
3Dモデルと実物の比較
ソフトウェアは複数の3Dデータ形式と互換性があり、複数の座標アライメント方法を提供します。測定された幾何学的特徴と表面点データを、3次元モデル上の理論値と自動的に比較し、エラー分析グラフィックレポートを提供します。
試験報告書
PDF、Excel、およびmht形式の試験報告書を迅速に出力できます。
検査レポートのカスタマイズ機能は強力で、出力レポートは便利で高速であり、写真とテキストが含まれています。
適用分野:自動車生産ライン、航空宇宙、造船、検査治具製造、金型製造などに使用されます。
製品パラメータ
| RA5シリーズ仕様 | |||
| モデル | 空間測定範囲/m | 空間長指示誤差/mm | 単軸座標測定の一貫性/mm |
| RA515 | 1.5m | 0.035mm | 0.025mm |
| RA520 | 2.0m | 0.045mm | 0.032mm |
| RA525 | 2.5m | 0.060mm | 0.035mm |
| RA530 | 3.0m | 0.080mm | 0.056mm |
| RA535 | 3.5m | 0.100mm | 0.071mm |
オプションアクセサリー:
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
