| ブランド名: | RUYA |
| モデル番号: | RA330 |
| Moq: | 1 pc |
| 価格: | 交渉可能 |
| 配達時間: | 5-10 working days |
| 支払条件: | T/T |

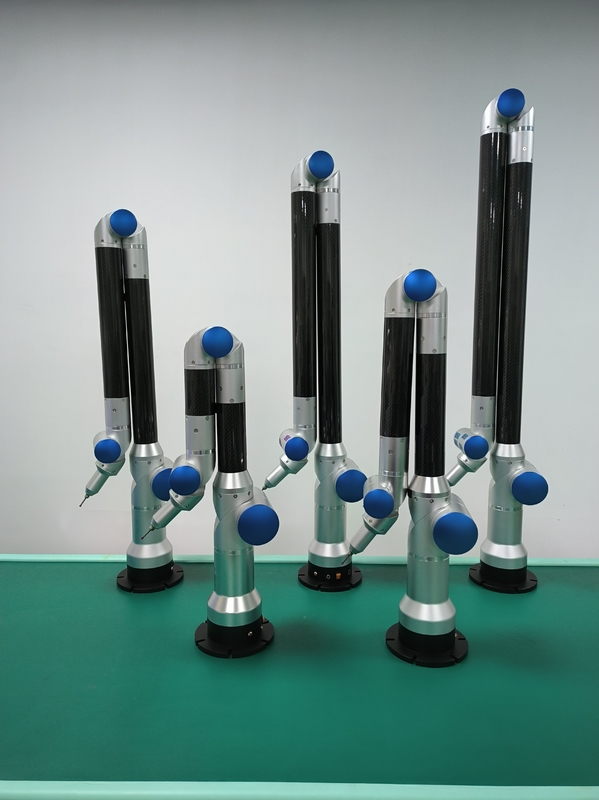

3D測定アーム RA330 ポータブル座標測定機 ポータブルCMM
製品説明
自動車、石油・ガス、重工業におけるポータブルCMM
用途：自動車産業、航空宇宙、海事、機械製造、リバースエンジニアリングなど。
インテリジェントマルチジョイント座標測定機（CMM）は、新しい技術集約型で手頃な価格の座標測定装置です。全回転オープンチェーン構造を採用し、従来の座標測定機のプラットフォームとレールを完全に廃止することで、製品の重量と体積を大幅に削減し、価格を大幅に引き下げ、使いやすさと使用環境の要件を大幅に改善しました。軽量でシンプル、そして安価です。そして、実験室の座標測定機から工場や現場に入ることができ、測定技術における革命的な科学技術の成果です。
基本機能
幾何学的特徴の検出
1. ワークピースの幾何学的特徴を測定します。投影と交差を通じて、既存の幾何学的特徴をフィッティングして新しい特徴を生成します。
2. 幾何学的特徴間の距離や角度などの空間寸法を迅速に分析します。
3. 点、線、面を通じて座標系をカスタマイズでき、線形寸法をマークできます。
GD&T幾何公差検出
測定ソフトウェアは、幾何学的特徴の形状と位置公差を評価するためのGD&Tツールを提供します。たとえば、垂直度、平行度、平面度、円筒度、同軸度、傾斜度、位置など。
3Dモデルと実際のオブジェクトの比較
ソフトウェアは複数の3Dデータ形式と互換性があり、複数の座標アライメント方法を提供します。測定された幾何学的特徴と表面点データを3次元モデルの理論値と自動的に比較し、エラー分析グラフィックレポートを提供します。
テストレポート
PDF、Excel、mht形式のテストレポートを迅速に出力できます。
検査レポートのカスタマイズ機能は強力で、出力レポートは便利で高速であり、写真とテキストが含まれています。
適用分野:自動車部品、オートバイフレーム、パイプフィッティング測定、ロボットアーム測定、板金製造、マテリアルラック工場、教育デモンストレーションなどに使用されます。
製品パラメータ
| RA3シリーズ仕様 | |||
| モデル | 空間測定範囲/m | 空間長指示誤差/mm | 単軸座標測定の一貫性/mm |
| RA315 | 1.5m | 0.06mm | 0.03mm |
| RA320 | 2.0m | 0.08mm | 0.04mm |
| RA325 | 2.5m | 0.11mm | 0.06mm |
| RA330 | 3.0m | 0.14mm | 0.08mm |
| RA335 | 3.5m | 0.18mm | 0.12mm |
オプションアクセサリー:
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
