| ブランド名: | RUYA |
| モデル番号: | 3DT400-A |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 3〜4ヶ月 |
| 支払条件: | T/T |

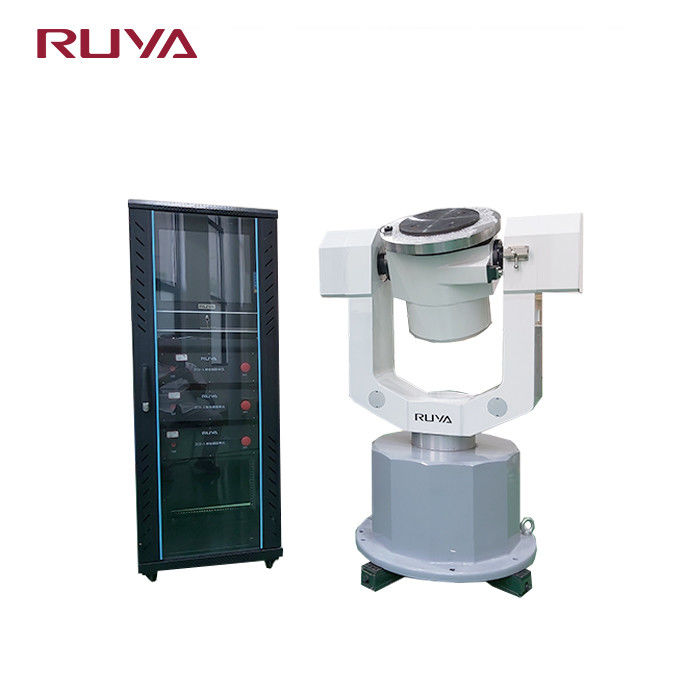

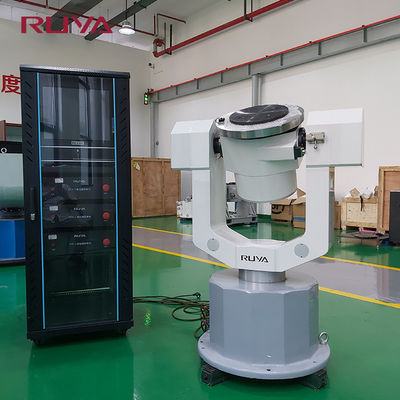

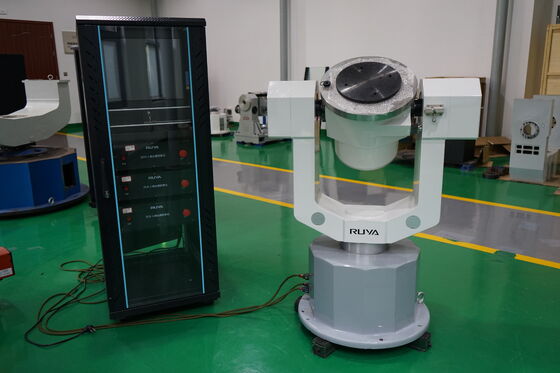

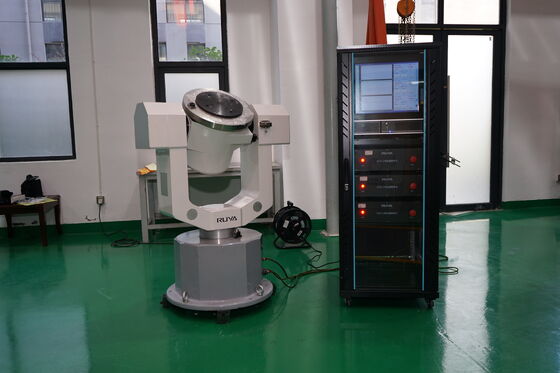

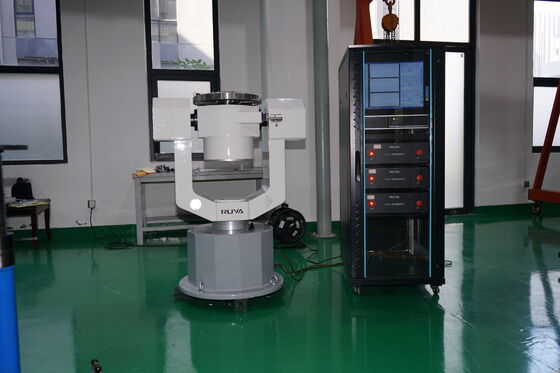

3DT400-A 3軸電動ターンテーブル 30kgの重荷
製品説明
三軸電動回転台は,高精度で複数の自由度を持つ試験装置で,アジムス軸 (X),ピッチ軸 (Y),ロール軸 (Z) の3軸接続機能を有する.複雑な姿勢の動きを正確にシミュレートできます高性能のサーボ駆動システムを採用し,位置と速度などの複数の制御モードをサポートします.慣性ナビゲーションシステムの動的性能試験と校正に適しています.,航空ガイド装置と光電子安定化プラットフォーム.そのモジュール式設計は,さまざまなセンサーと負荷と互換性があります.高硬さ構造と組み合わせると,低振動と高重複性位置位置付け精度が保証されます科学研究機関と軍需産業の高水準の試験ニーズを満たす.
製品パラメータ
|
仕様 |
||
|
1 |
負荷重量 |
30kg |
|
2 |
テーブル直径 |
フ450mm |
|
3 |
表の平らさ |
0.02mm |
|
4 |
テーブルランナウト |
0.02mm |
|
5 |
3 軸の回転精度 |
±3′′ |
|
6 |
3 軸の垂直性 |
±3′′ |
|
7 |
3 軸の交差点 |
フ0.5mm直径のボール |
|
8 |
位置位置の誤り |
±2′′ |
|
9 |
位置位置の重複性 |
±2′′ |
|
10
|
料金範囲
|
内部枠:0.01°/s~300°/s" |
|
中央フレーム:0.01°/s~200°/s" |
||
|
外枠:0.01°/s~200°/s" |
||
|
11
|
速度の正確さ
|
ω≤1°/s 2×10−3 (1° 平均)) |
|
1°/s≤ω<10°/s 2×10-4 (平均10°) |
||
|
ω≥10°/s 2×10−5 (360° 平均) |
||
|
12
|
最大角加速
|
内部枠:≥200°/s2 |
|
中央フレーム:≥100°/s2 |
||
|
外枠:≥100°/s2 |
||
|
13 |
ユーザー スリップリング |
カスタマイズ可能 |
|
|
