| ブランド名: | RUYA |
| モデル番号: | 2DT450-A |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 3〜4ヶ月 |
| 支払条件: | T/T |

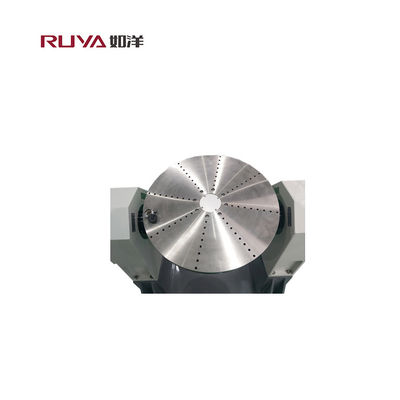

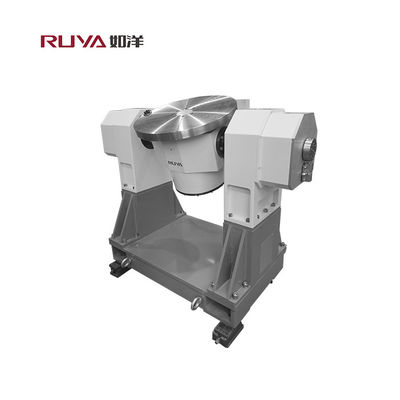

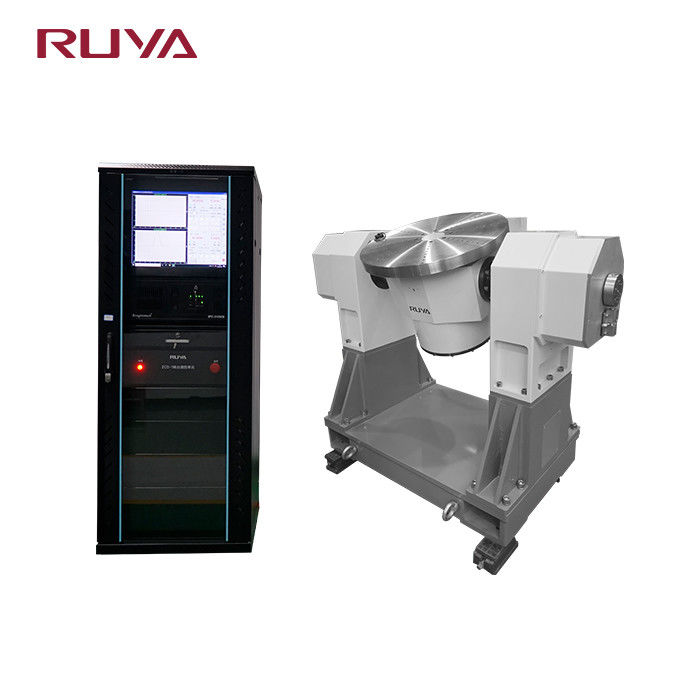

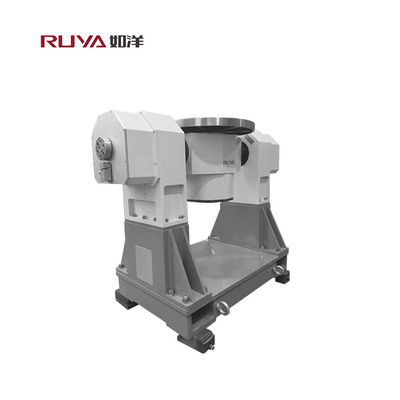

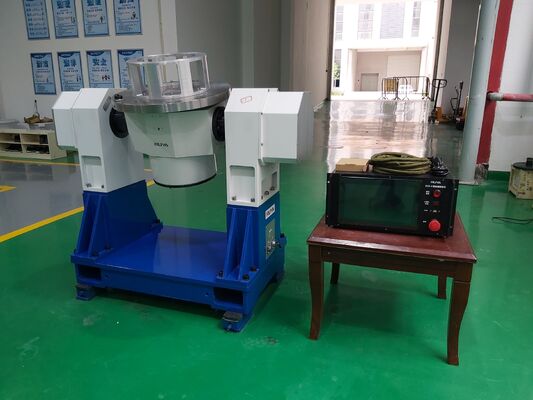

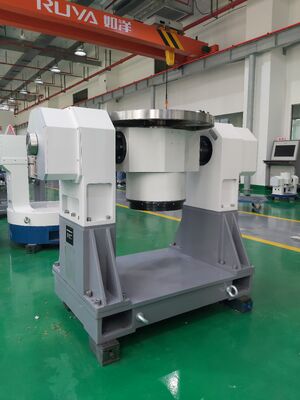

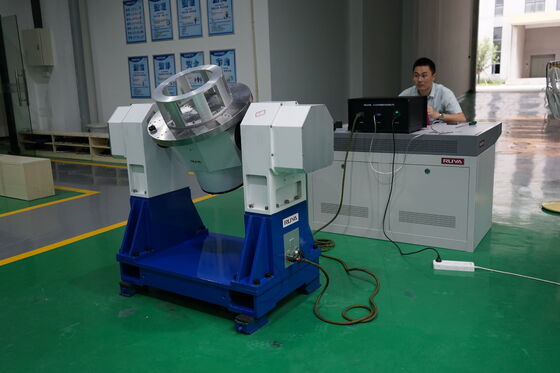

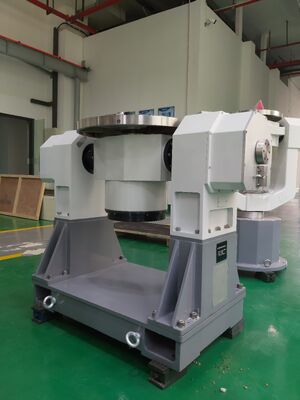

2DT450-A 二軸電動レート位置ターンテーブル
製品説明

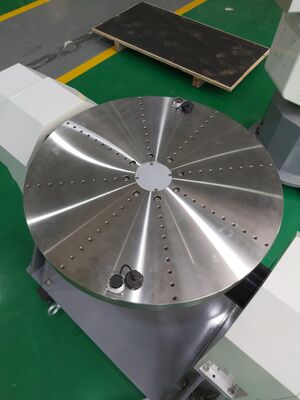

二軸電動ターンテーブルは、方位軸とピッチ軸を統合し、全自動の高精度モーションコントロールを提供します。航空宇宙、光電検出、誘導システムの性能試験に広く使用されています。テーブルトップは、さまざまな治具に対応しており、異なるサイズの被試験部品に適しており、レートスイング、動的追跡、環境適応性試験を効果的に完了させ、製品の信頼性と試験効率の向上に役立ちます。
製品パラメータ
|
仕様 |
||
|
1 |
積載重量 |
30Kg |
|
2 |
テーブル直径 |
Φ450mm |
|
3 |
テーブル平面度 |
0.02mm |
|
4 |
テーブル振れ |
0.02mm |
|
5 |
二軸の回転精度 |
±3" |
|
6 |
二軸の垂直度 |
±3" |
|
7 |
二軸の交差 |
Φ0.5mm直径のボール |
|
8
|
角度位置決め誤差
|
外枠:±3"； |
|
内枠:±3"； |
||
|
9 |
角度位置決め再現性 |
±2" |
|
10
|
レート範囲
|
内枠:0.01°/s～800°/s； |
|
外枠:0.01°/s～300°/s； |
||
|
11
|
レート精度
|
ω≤1°/s , 2×10-3 (1°平均) |
|
1°/s≤ω<10°/s , 2×10-4 (10°平均) |
||
|
ω≥10°/s , 2×10-5 (360°平均) |
||
|
12
|
最大角加速度
|
内枠:≥200°/s² |
|
外枠:≥100°/s² |
||
|
13 |
ユーザー用スリップリング |
カスタマイズ可能 |
|
14 |
重量 |
≤750Kg |
|
15 |
テーブル本体寸法 |
1320×700×960 mm |
|
| ブランド名: | RUYA |
| モデル番号: | 2DT450-A |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 木製の箱 |
| 支払条件: | T/T |
2DT450-A 二軸電動レート位置ターンテーブル
製品説明
二軸電動ターンテーブルは、方位軸とピッチ軸を統合し、全自動の高精度モーションコントロールを提供します。航空宇宙、光電検出、誘導システムの性能試験に広く使用されています。テーブルトップは、さまざまな治具に対応しており、異なるサイズの被試験部品に適しており、レートスイング、動的追跡、環境適応性試験を効果的に完了させ、製品の信頼性と試験効率の向上に役立ちます。
製品パラメータ
|
仕様 |
||
|
1 |
積載重量 |
30Kg |
|
2 |
テーブル直径 |
Φ450mm |
|
3 |
テーブル平面度 |
0.02mm |
|
4 |
テーブル振れ |
0.02mm |
|
5 |
二軸の回転精度 |
±3" |
|
6 |
二軸の垂直度 |
±3" |
|
7 |
二軸の交差 |
Φ0.5mm直径のボール |
|
8
|
角度位置決め誤差
|
外枠:±3"； |
|
内枠:±3"； |
||
|
9 |
角度位置決め再現性 |
±2" |
|
10
|
レート範囲
|
内枠:0.01°/s～800°/s； |
|
外枠:0.01°/s～300°/s； |
||
|
11
|
レート精度
|
ω≤1°/s , 2×10-3 (1°平均) |
|
1°/s≤ω<10°/s , 2×10-4 (10°平均) |
||
|
ω≥10°/s , 2×10-5 (360°平均) |
||
|
12
|
最大角加速度
|
内枠:≥200°/s² |
|
外枠:≥100°/s² |
||
|
13 |
ユーザー用スリップリング |
カスタマイズ可能 |
|
14 |
重量 |
≤750Kg |
|
15 |
テーブル本体寸法 |
1320×700×960 mm |
