| ブランド名: | RUYA |
| モデル番号: | 2DTGZ-B |
| Moq: | 1 set |
| 価格: | 交渉可能 |
| 配達時間: | 3-4 months |
| 支払条件: | T/T |

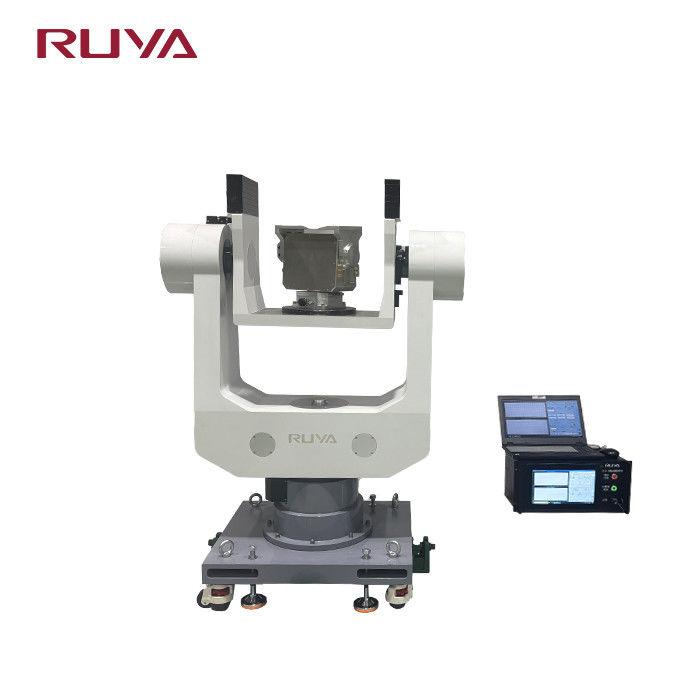

2DTGZ-B 双軸 2次元 高精度 モーションテスト トラッキング ターンテーブル
製品説明

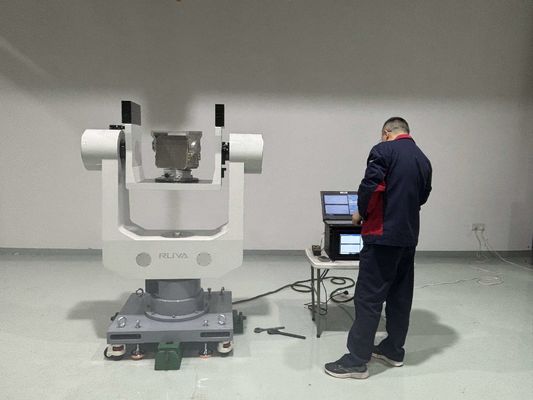

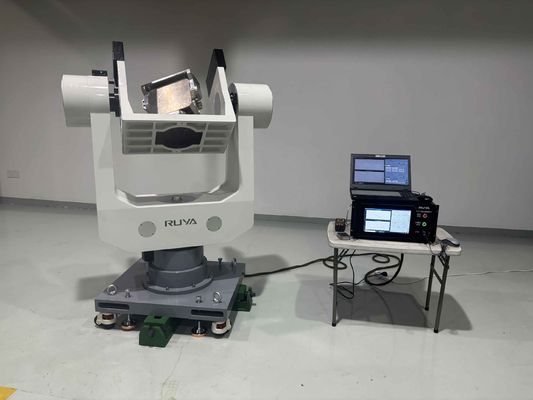

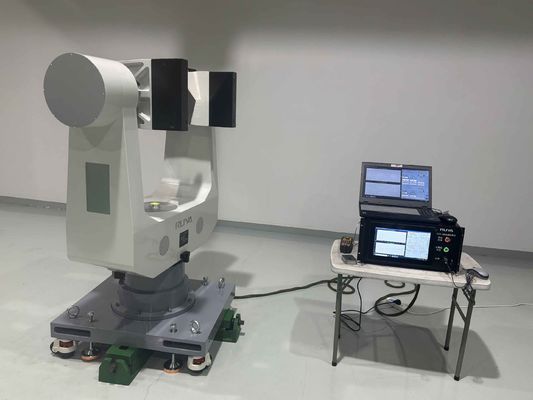

双軸追跡回転台は,アジムト軸 (X軸) とピッチ軸 (Y軸) の2つの自由度設計を採用する.精密サーボ制御システムで装備され,二次元高精密運動試験を実現する航空宇宙部品,光電子機器,慣性ナビゲーションシステム向けに設計され,多シナリオ実験,例えば標的シミュレーション,スウィングスキャニング,ダイナミックトラッキング,複雑な運動経路を正確に再現します軍事レベルの信頼性と科学研究レベルのパフォーマンスの組み合わせは,高度なダイナミックな環境でのテストニーズを完全に満たしています.最先端の技術と機器の検証の開発を支援します.
製品パラメータ
|
仕様 |
||
|
1 |
負荷重量 |
50キロ |
|
2 |
負荷サイズ |
300mm×300mm×200mm |
|
3 |
双軸の回転精度 |
±3′′ |
|
4 |
双軸の垂直性 |
±3′′ |
|
5 |
2つの軸の交差点 |
フ0.5mm直径のボール |
|
6
|
位置位置の誤り
|
外枠:±15"" |
|
内部枠:±15"" |
||
|
7 |
位置位置の重複性 |
±15" |
|
8
|
料金範囲
|
内部枠:0.001°/s~15°/s" |
|
外枠:0.001°/s~15°/s" |
||
|
9
|
角度回転範囲
|
外枠:0~360° |
|
内部枠:-50°~+50° |
||
|
10
|
速度の正確さ
|
ω≤1°/s 2×10−3 (1° 平均)) |
|
1°/s≤ω<10°/s 2×10-4 (平均10°) |
||
|
ω≥10°/s 2×10−5 (360° 平均) |
||
|
11
|
最大角加速
|
内部枠:≥10°/s2 |
|
外枠:≥10°/s2 |
||
ビデオ
ビデオ
|
