| ブランド名: | RUYA |
| モデル番号: | DLT-8,DLT-12,DLT-17,DLT-23,DLT-24,DLT-36 |
| Moq: | 1 PC |
| 価格: | 交渉可能 |
| 配達時間: | 20-30仕事日 |
| 支払条件: | T/T |

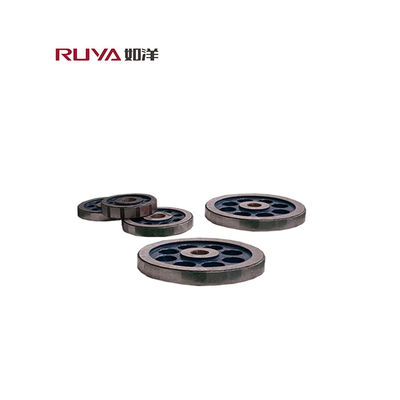

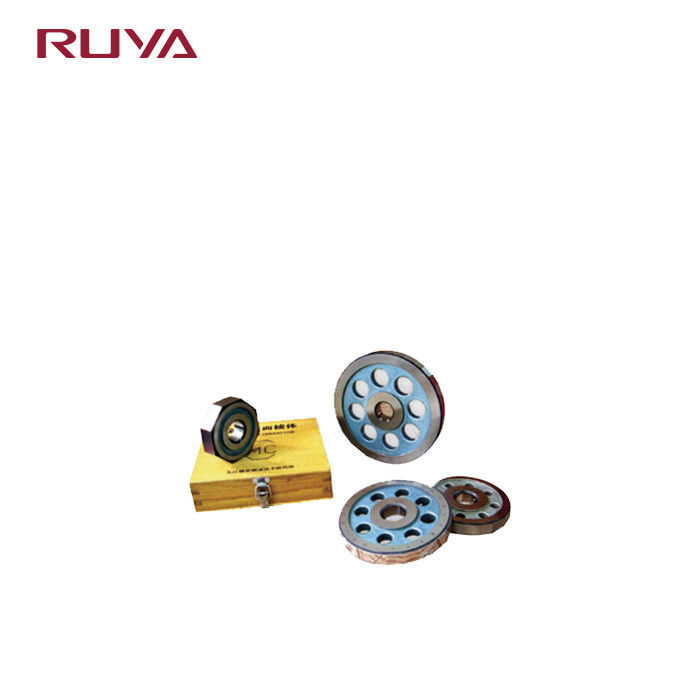

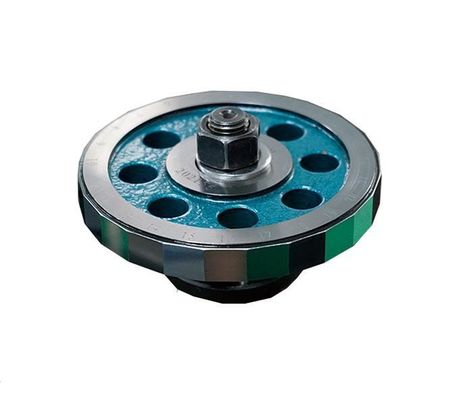

精密な角度測定 メタル多面プリズム
製品説明
金属の多面プリズムは高精度標準機器で,主に光学インデックスヘッド,インデックステーブル,ゴニオメーターおよび他の円形インデックス計,高精度加工や測定でも角度定位基準として使用できます.
前者の作業角は整数度です. 整数度と整数度が円形インデックス装置の軸索システムの大きな周期誤差を確認するために使用されます.半径の測定にも使えます. そして,後者の作業角は整数でない度数です.円形インデックス計器のシャフトシステムの大きなピリオドとマイクロメーターの小さなピリオドの誤りを包括的に確認できる円形インデックス計の不確実性を正しく判定できる.
製品パラメータ
|
製品 |
モデル |
精度 |
作業角の製造エラー |
円周直径 |
作業面の平らさ |
作業面と位置付け面の垂直性 |
作業表面の粗さ Ra |
|
八面体 |
DLT-8 |
グレード 0 |
±1 |
φ80mm |
0.03μm |
5インチ |
≤0.025 |
|
グレード 1 |
±2 |
0.05μm |
10インチ |
||||
|
十二面体型プリズム |
DLT-12 |
グレード 0 |
±1 |
Φ100mm |
0.03μm |
5インチ |
≤0.025 |
|
グレード 1 |
±2 |
0.05μm |
10インチ |
||||
|
17 ヘドラルプリズム |
DLT-17 |
グレード 0 |
±1 |
Φ100mm |
0.03μm |
5インチ |
≤0.025 |
|
グレード 1 |
±2 |
0.05μm |
10インチ |
||||
|
23 ヘドラルプリズム |
DLT-23 |
グレード 0 |
±1 |
Φ120mm |
0.03μm |
5インチ |
≤0.025 |
|
グレード 1 |
±2 |
0.05μm |
10インチ |
||||
|
24 ヘドラルプリズム |
DLT-24 |
グレード 0 |
±1 |
Φ120mm |
0.03μm |
5 円 |
≤0.025 |
|
グレード 1 |
±2 |
0.05μm |
10インチ |
||||
|
36 ヘドラルプリズム |
DLT-36 |
グレード 0 |
±1 |
Φ150mm |
0.03μm |
5 円 |
≤0.025 |
|
グレード 1 |
±2 |
0.05μm |
10インチ |
